一、概述
保定眾邦電氣制造有限公司有電力系統中性點接地電阻的生產經驗。產品具有精度高、線性度好、運行可靠、安裝方便，外形美觀等特點，該產品已用于國家許多重點工程。生產的0.4KV～35KV的發電機中性點接地電阻柜是發電機組中采用高阻接地的專用成套裝置。
發電機在運行中，發生單相接地是常見的故障，其危害性在于故障點出現電弧接地時會進一步擴大定子繞組絕緣損害范圍，甚至燒損鐵芯，如不及時發現并快速切除故障，將發展成為相間或匝間短路�；谏鲜鲈�，國際廣泛采用發電機中性點高阻接地，以限制接地電流和阻止各種過電壓的危害。

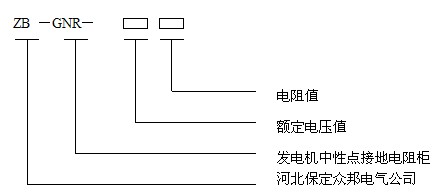

二、型號說明
三、技術指標
電力系統中性點（主要是指發電機和變壓器的中性點）的運行方式有中性點不接地、中性點經消弧線圈或電阻接地、中性點直接接地三種。電力系統中性點的運行方式不同，其技術特性和工作條件也不同，因而對運行的可靠性、設備絕緣及其保護措施的影響和要求也不一樣。
中性點通過電阻器接地可以把故障電流限制到適當值，一方面使繼電保護有足夠的靈敏度和選擇性，同時又使故障點僅可能發生局部輕微損傷，把暫態過電壓限制到正常線電壓對中性點電壓的2.6倍，限制電弧的重燃，防止弧光間隙過電壓損壞主設備，同時對防止鐵磁諧振過電壓，也有顯著作用。
四、產品特點
1、產品采用****不銹鋼材質，電導率高，溫度系數高， 可耐1400℃的高溫，耐腐蝕，穩定性好。
2、柜內接地變壓器采用干式變壓器，容量大，耐沖擊。
3、電阻柜一般用于戶內，柜體采用噴塑冷軋鋼板或不銹鋼板制成。
4、產品可以增加接地記錄裝置，記錄接地電阻接地的次數。
5、可加裝隔離開關，檢修方便。
五、使用條件
1、一般用于戶內，戶外訂貨時請注明。
2、海拔不高于3500米，高原地區由于海拔高，散熱差，訂貨時請注明。
3、環境溫度：—20℃～＋70℃，相對濕度不大于85%。
4、周圍環境中無易燃易爆、無腐蝕性氣體及導電塵埃。
5、使用于50Hz和60Hz系統中。其它請注明。
六、技術數據
| 產品型號 |
發電機 額定電壓 KV |
變壓器一 次側電壓 KV |
變壓器二次側電壓 V |
變壓器 容量 KVA |
額定 電阻 |
| ZB-GNR |
6.3～24 |
（6.3～24）/√3 |
220 |
30-50 |
用戶要求 |
1、發電機額定電壓、電流互感器變比。
2、柜體的進出線方式。
3、電阻阻值、通流電流及通流時間。
4、變壓器的容量和變比。
5、柜體的材質、噴涂顏色、防護等級
6、電阻是不是加抽頭，電阻柜是不是加接地計錄裝置
7、如有其它要求在訂貨時說明。
